YE-100膜盒压力表

膜盒压力表 550


YE-100膜盒压力表概述

YE-100膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压,广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。

YE-100膜盒压力表结构原理

YE-100膜盒压力表由测量系统(包括接头膜盒等)、传动机构、指示装置和外壳组成。

当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形一位移,经拨杆带动传动机构放大,由指示装置将被测压力在仪表盘上指示出来。

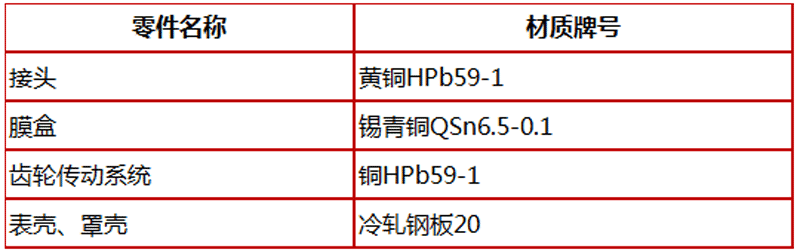

YE-100膜盒压力表材质细节

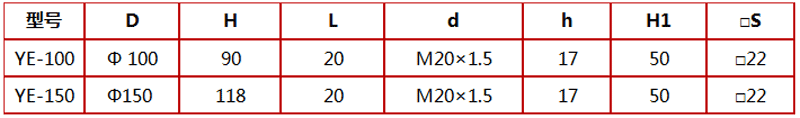

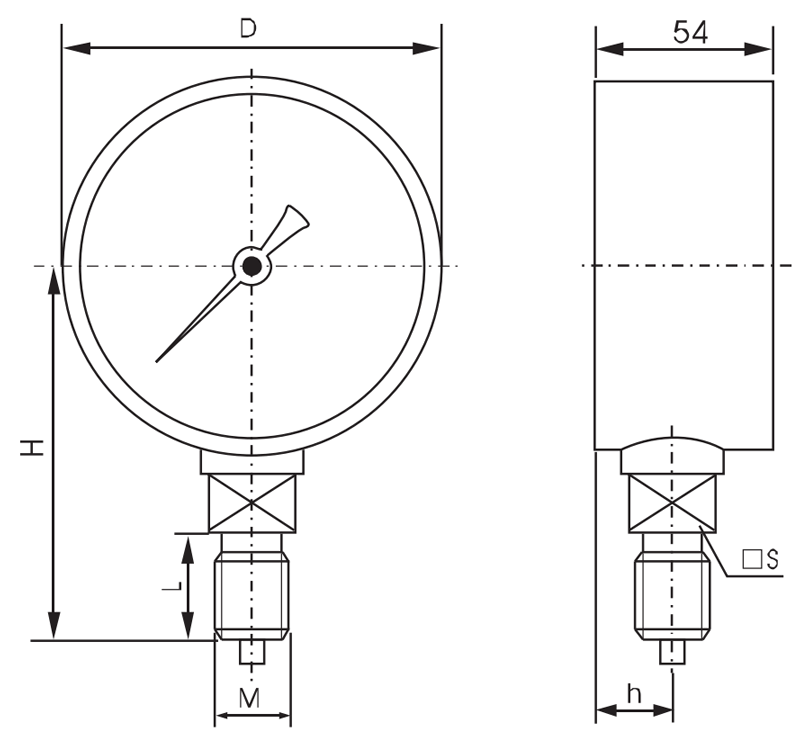

YE-100膜盒压力表尺寸

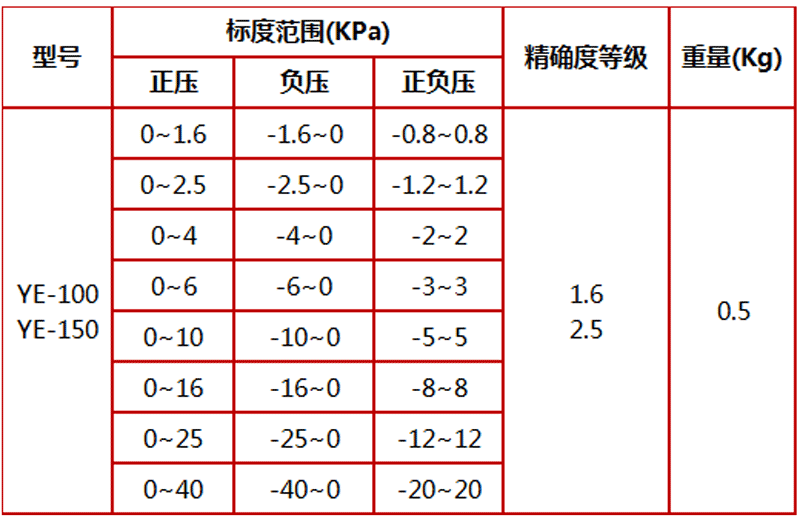

YE-100膜盒压力表量程范围及精度


标签: 膜盒YE-100压力
