电接点压力表自控水泵电路

技术资料 2798

电接点压力表,自控水泵电接点压力表,YXC-150

一些高层楼房顶上备有水罐,釆用人工控制水泵上水常会出现水满外溢,利用电接点压力表自控水泵电路,既可防水外溢,又可节电和延长水泵使用寿命。

电接点压力表采用YXC-150-0-0.16MPa。

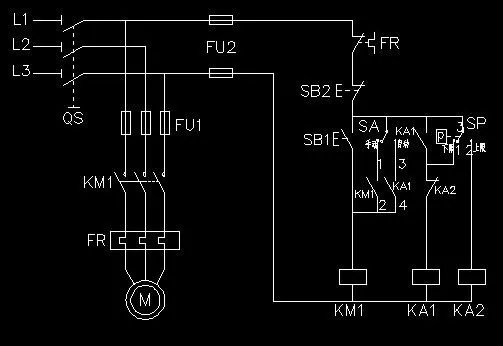

如图所示为电接点压力表自控水泵电路的原理图,控制线路的工作原理如下:先合上电源开关QS。


自动上水:将选择开关SA打在“自动”位置,交流接触器KM受中间继电器KA1的控制。

电接点压力表SP的“上限”和“下限”根据需要确定,如:“下限”压力为00MPa(兆帕),上限压力为007MPa。

水位下降,表指针向“下限”方向移动,水压低于下限值时,SP的触点(1-3)闭合,中间继电器KA1吸合,KA1中间继电器自锁触头闭合自锁,K1的常开触点(3-4)闭合,KM接触器线圈得电吸合,KM1接触器主触头闭合,水泵开始上水,水罐水位逐渐增高,水压不断增大。

此时,电接点压力表SP的(1-3)断开,但因KA1中间继电器自锁触头闭合自锁,所以水泵继续上水。当水罐水位达到上限值时,SP的(2-3)闭合,中间继电器KA2线圈得电吸合,KA2中间继电器的常闭触头断开,KA1中间继电器断电释放,KM接触器线圈失电,KM接触器主触头分断,水泵停止上水。

用户用水,水罐水位下降,水压减小,SP的(2-3)断开,但未能使(1-3)接通前,KA1中间继电器仍保持释放状态,KM接触器不会吸合;一旦水罐水压低于下限值时,电接点压力表SP的(1-3)闭合,水泵即会工作。


手动上水:将SA拨至“手动”,按下按钮SB1,按钮SB1常开触头闭合,KM线圈得电吸合,KM1接触器主触头闭合,水泵开始上水,按下SB2水泵即停止。
