膜盒压力表内部结构图

技术资料 1031


膜盒压力表,通过在膜盒压力表中内置一个带有悬臂的限位挡板,在实现过压保护的同时,内置的限位挡板不会额外增加膜盒压力表的体积,使膜盒压力表的安装和使用更灵活;由于限位挡板的位置与膜盒非常接近,当出现过压事件时,限位挡板的过压保护反应更及时快捷;本实用新型中起过压保护作用的是一个结构简单的限位挡板,使得整个过压保护结构的加工成本大大降低;通过紧定螺钉来调节限位挡板的通孔与膜盒的距离,可以避免机芯中的传动齿轮脱齿。

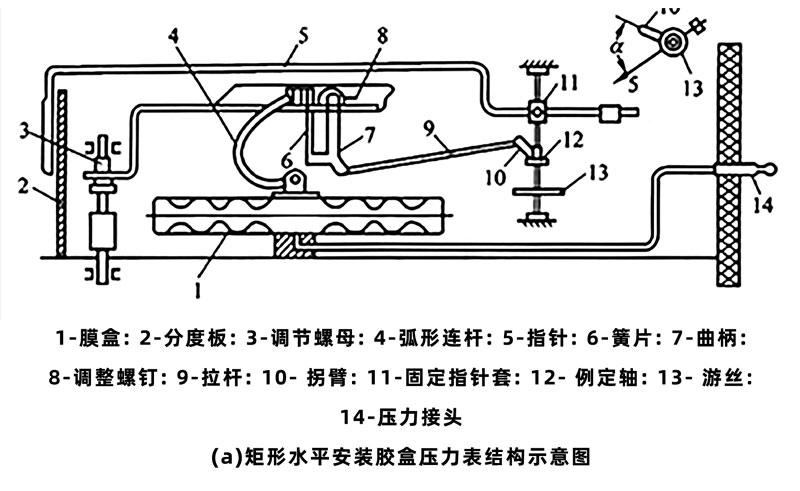

一、膜盒压力表内部结构

膜盒压力表是用金属膜盒作弹性敏感元件的压力表。

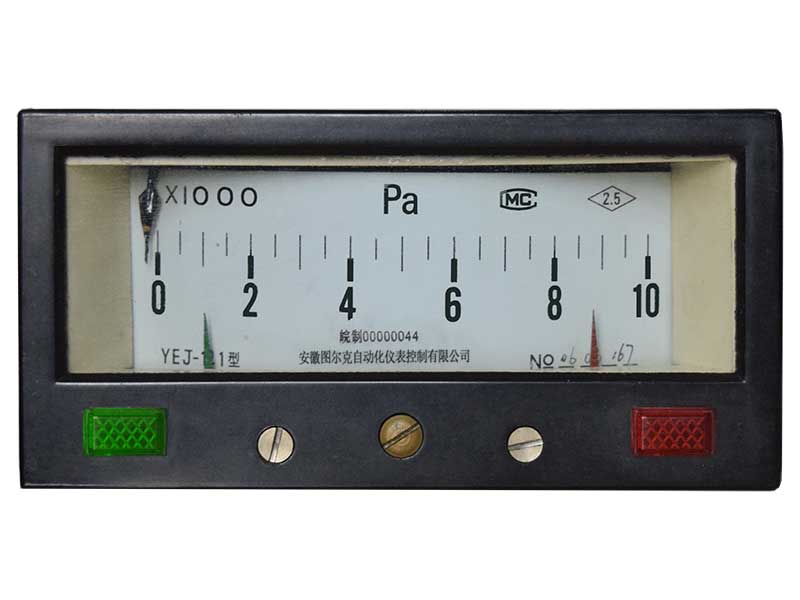

膜盒压力表按外形可分为矩形水平安装结构

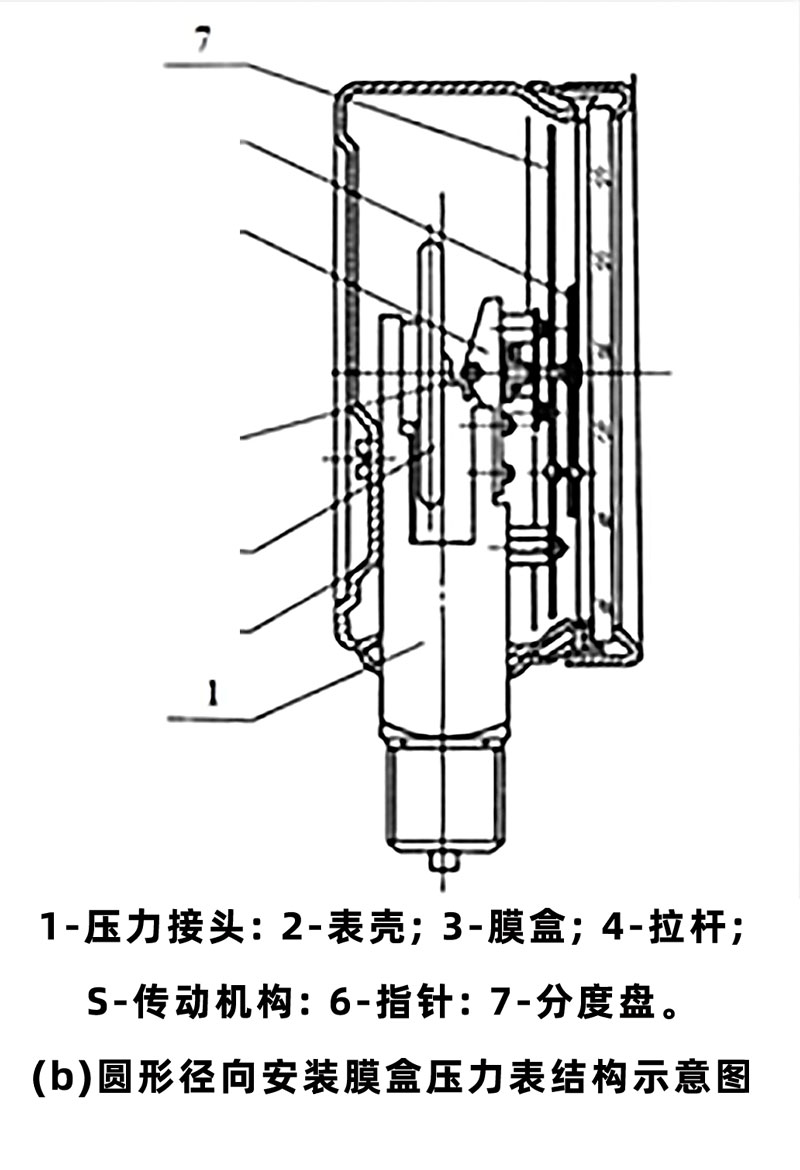

矩形垂直安装结构、圆形径向安装结构三种型式。



膜盒压力表按功能可分为膜盒压力表和电接点膜盒压力表两种型式。

二、膜盒的种类、特性、材料膜盒是由两片圆形金属波纹膜片沿圆周焊接而成的弹性组件。

用于测量压力的膜盒通常制成开口膜盒和封闭(真空)膜盒两种型式。两只膜盒或多只膜盒可串联成膜盒组。开口单膜盒用于膜盒压力表中,开口双膜盒组用于血压表中,真空双膜盒和三膜盒组用于测量大气压力的气压表和记录式气压计中。

膜盒受压力后其挠度为单片膜片的两倍,从而提高了压力表的灵敏度。

三、膜盒压力表的用途和测量压力能力

膜盒压力表主要用于对铜合金无腐蚀作用和对周围环境无爆炸危险的气体的压力和负压进行测量,如用于锅炉通风设备的气体压力测量。

四、膜盒压力表的工作原理膜盒压力表的工作原理

在被测气体介质压力作用下,膜盒发生弹性变形,膜盒的自由端产生位移,由连杆带动传动机构并进行放大,并使指针轴偏转(或转动),指针在标有法定计量单位的分度标尺(或分度盘)上指示出被测量压力值。
