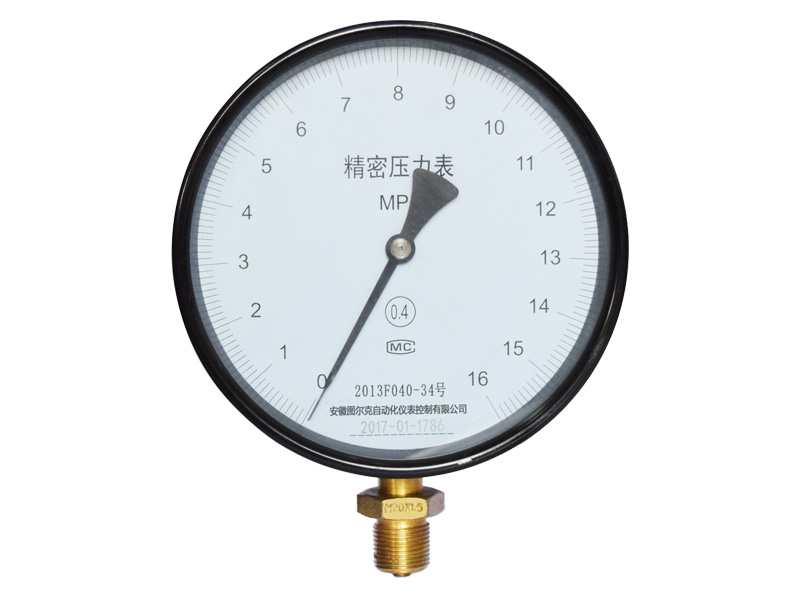

Y-100径向普通压力表

压力表 328

Y-100,径向压力表,普通压力表

Y-100压力表概述

Y-100压力表因为不防爆,所以测量介质要求无易燃易爆的场合,测量介质不结晶,材质中有铜合金,所以要求对铜合金不起腐蚀作用,测量的介质可以是液体、蒸汽和气体等。

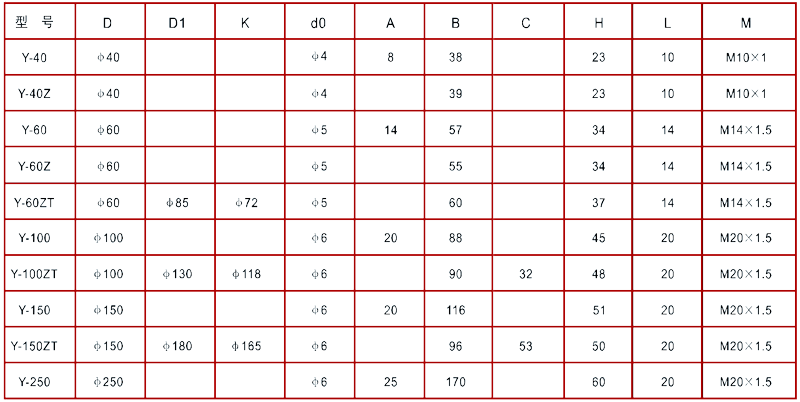

Y-100压力表外型尺寸

Y-100,径向压力表,普通压力表

Y-100,径向压力表,普通压力表

Y-100压力表主要技术指标

使用环境条件:-40~70℃,相对温度不得大于85%

温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)

Y-100压力表结构原理

Y-100压力表的测量系统由接头与弹簧管组成,由于被测压力的变化使弹簧管自由端产生位移,借连杆带动扇形传动齿轮端部的指针旋转,在盘度指示相应的压力数值。为了消除扇形齿轮转轴齿轮间隙活动,在转轴齿轮上装置了盘形游丝。
