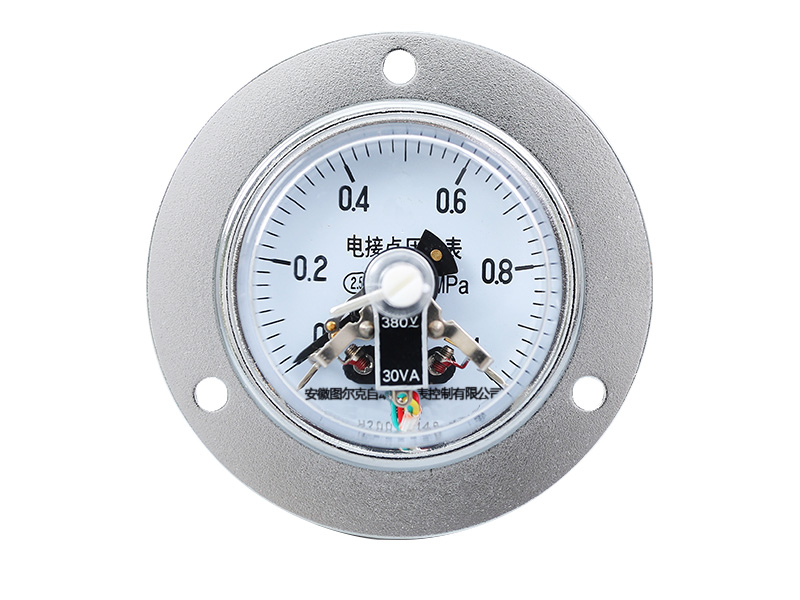

YXC-153B-F耐腐蚀轴向带边不锈钢CIZ磁助式电接点压力表

电接点压力表 2358

YXC-153B-F耐腐蚀磁助式电接点压力表,YXC-153B-F不锈钢电接点压力表,轴向磁助电接点压力表

YXC-153B-F耐腐蚀轴向带边不锈钢CIZ磁助电接点压力表概述

YXC-153B-F耐腐蚀轴向带边不锈钢CIZ磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质压力

通常,仪表经与相应的电气器件(如继电器及接触器等)配套使用,即可对被测(控)压力系统实现自动控制和发信(报警)的目的。

为了能适应被测对象的各异和需求,本系列仪表在原有普通型和专用型的基础上,又相继研制了抗振型、耐蚀型、耐蚀抗震型以及带有隔离装置等多种类型共10多种型号和产品。

YXC-153B-F耐腐蚀轴向带边不锈钢CIZ磁助电接点压力表结构

测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒(插头座)等组成。

YXC-153B-F耐腐蚀轴向带边不锈钢CIZ磁助电接点压力表工作原理:

基于测量系统中的弹簧管在被测介质的压力作用下,迫使弹簧管之末端产生相应的弹性变形-位移,借助拉杆经齿轮传动机构的传动并予放大,由固定齿轮上的指示(连同触头)逐将被测值在度盘上指示出来。

与此同时,当其与设定指针上的触头(上限或下限)相接触(动断或动合)的瞬时,致使控制系统中的电路得以断开或接通,以达到自动控制和发信报警的目的。

YXC-153B-F耐腐蚀轴向带边不锈钢CIZ磁助电接点压力表优点

1.设计新颖

2.结构可靠

3.品种规格齐全

4.动作稳定性好

5.适应性强的特点

6.测控并茂

7.安装简单

8.维护量小

因此,它是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。

YXC-153B-F耐腐蚀轴向带边不锈钢CIZ磁助电接点压力表技术指标

触头功率:30VA (阻性负载)

最高工作电压 :220V D.C或380 A.C

最大工作电流:1A

控制形式:上下限、双上限、双下限

注:当电流为1A时,工作电压应低于40V。

YXC-153B-F耐腐蚀轴向带边不锈钢CIZ磁助电接点压力表选型

YXC-153B-F耐腐蚀磁助式电接点压力表,YXC-153B-F不锈钢电接点压力表,轴向磁助电接点压力表

YXC-153B-F耐腐蚀轴向带边不锈钢CIZ磁助电接点压力表尺寸图

YXC-153B-F耐腐蚀磁助式电接点压力表,YXC-153B-F不锈钢电接点压力表,轴向磁助电接点压力表
