磁助式电接点压力表怎么接线

技术资料 735

磁助式电接点压力表,压力表接线图

一、磁助电接点压力表技术指标:

触头功率:30VA (阻性负载)

最高工作电压 :220V D.C或380 A.C

最大工作电流:1A

控制形式:上下限、双上限、双下限


注:当电流为1A时,工作电压应低于40V。

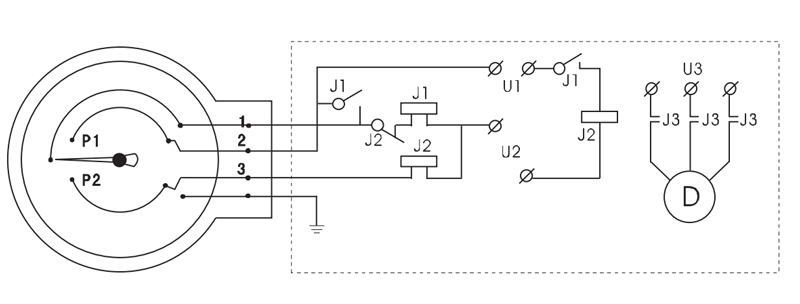

二、磁助电接点压力表接线图

磁助式电接点压力表,压力表接线图

电接点压力表上有1个高压点,一个中点,一个低压点,电流方向:火线进中点,经过低压点,到中间继电器1组触点的常闭点,到接触器线圈一端,继电器线圈另一端接零线。

电流方向:火线进中点,经过低压点,到中间继电器1组触点的常闭点,到接触器线圈一端,继电器线圈另一端接零线。另选一组接触器上的常开触点,2端并联到压力表低压端与中点端。
