压力表精度等级的介绍

技术资料 451


压力表的精度等级,是以允许误差占压力表量程的百分率来表示的,一般分为0.5、1、1.5、2、2.5、3、4七个等级(锅炉上不用3级和4级),数值越小,其精度越高。这个等级类型使用用于电接点压力表隔膜压力表膜盒压力表不锈钢压力表真空压力表膜片压力表、特种压力表耐震压力表

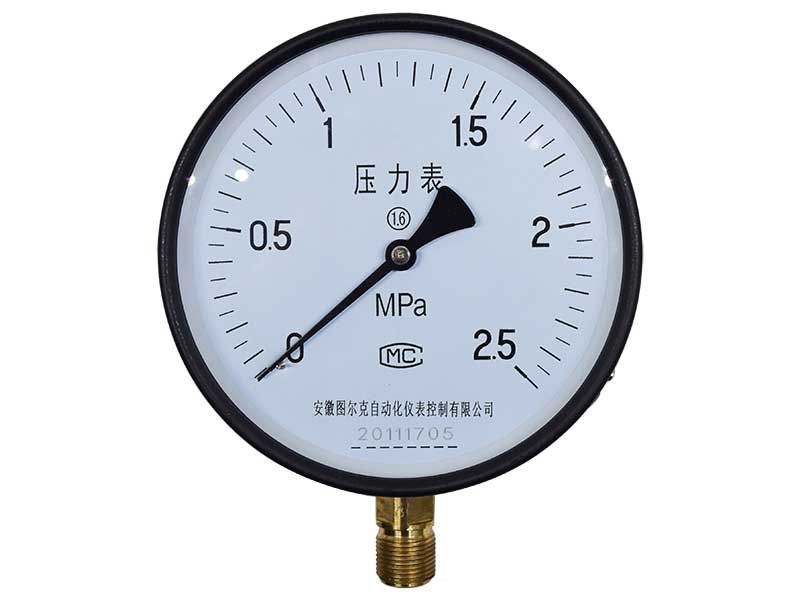

例如,表盘量程0~2.5 MPa精度2.5级的压力表,它的指针所示压力值与被测介质的实际压力值之间的允许误差,不得超过上2.5MPa×2.5%=±0.062 5 MPa;当压力表指示压力为0.8MPa时,实际气压在0.737 5~0.862 5MPa之间。

由此可见,压力表实际误差的大小,不但与精度有关,而且还与压力表的量程大小有关。

量程相同时,精度越高(即数字越小),压力表的允许误差越小。精度相同时,量程越大,压力表的误差越大。


一.压力表精度等级是压力表精确度等级或准确度等级的简称

(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.

压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直径应符合下表的规定。

注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改

在参比工作条件下,压力表精度等级检验应包括以下四个项目:

1、示值误差

    在测量范围内,示值误差应不大于表二所规定的允许误差。

2、回程误差

    在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值。

3、轻敲位移

    轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的1/2。

4、指针偏转平稳性

    在测量范围内,指针偏转应平稳,无跳动和卡住现象。


二.压力表是常见的计量器具,广泛应用于各个生产领域。

压力表的选用应根据使用要求,在满足工艺技术要求的前提下,应本着节约实用的原则全面地综合考虑,做到合理地选择精度等级、量程、种类和型号。


压力表的精度等级,是以允许误差占压力表量程的百分率来表示的,一般分为0.5、1、1.5、2、2.5、3、4七个等级(锅炉上不用3级和4级),数值越小,其精度越高。例如,表盘量程0~2.5MPa精度2.5级的压力表,它的指针所示压力值与被测介质的实际压力值之间的允许误差,不得超过上2.5MPa×2.5%=±0.0625MPa;当压力表指示压力为0.8MPa时,实际气压在0.7375~0.8625MPa之间。


由此可见,压力表实际误差的大小,不但与精度有关,而且还与压力表的量程大小有关。 量程相同时,精度越高(即数字越小),压力表的允许误差越小。 精度相同时,量程越大,压力表的误差越大。
