船用压力表的规格和含义解读

技术资料 309


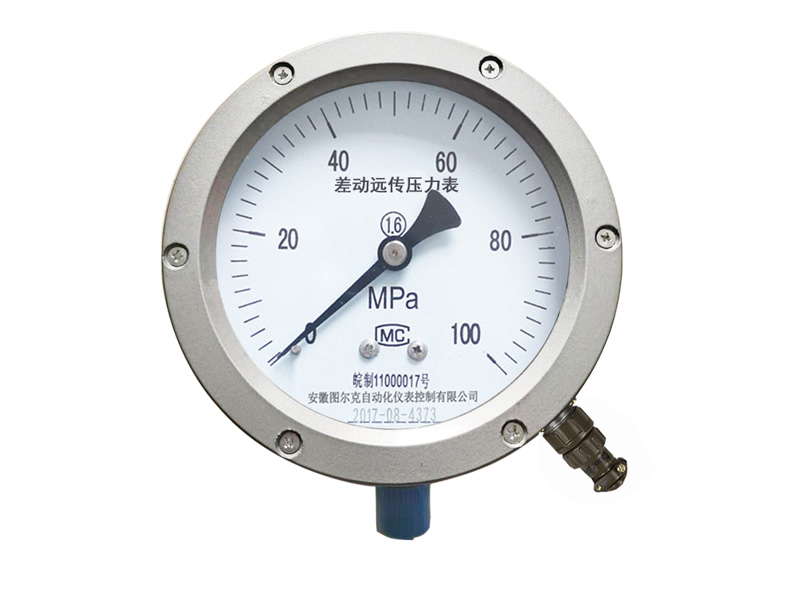

一、压力表型号含义解析

通用的意义有这些,但具体到不同的厂家还有不同的含意在仪表型号表示中:Y表示压力,Z表示真空或阻尼,B表示防爆或标准,J表示精密或矩形,A表示氨表,X表示信号或电接点,XC表示磁助电接点,P表示膜片,E表示膜盒,F表示防腐,N表示耐震,T表示弹簧管,B表示不锈钢等等.我们常用的有:YTF表示不锈刚压力表'),YA表示氨用压力表'),YXC表示电接点压力表'),YZ表示真空压力表'),YY表示乙炔压力表') ,YO表示耐热压力表'),YH表示氢气压力表') 等等

YQ、YQF系列两级压力调节器主要适用于输入压力需要精密控制和调整的分析仪器、环保仪器设备、电力工业、以及其它仪器和设备.还适用于无腐蚀性(YQ系列)或有腐蚀性(YQF系列)的纯气及标准混合气体,对钢瓶气体的高压气源进行精密调节后,送入仪器设备。

二、船用主要技术参数:

1、型号及参数技术参数/型号YQ-1 YQ-2 YQ-3 YQ-4 YQ-5

YQF-1 YQF-2 YQF-3 YQF-4 YQF-5

输入压力表量程(Mpa)0~250~250~250~250~25

输出压力表量程(Mpa)0~0.60~0.160~40~0.250~1

压力表等级2.52.52.52.52.5

输入压力(Mpa)≤18.5≤18.5≤18.5≤18.5≤18.5

输出压力(Mpa)≤0.45≤0.12≤3≤0.2≤0.75

额定流量(m3/h)0.60.0610.20.6

2、稳定性:气源压力在5~15MPa范围内,进口压力每变化1MPa,出口压力的变化不大于7*10-4MPa

3、流量特性:在进口压力大于2MPa时,调节流量在额定范围内变化,输出压力变化不大于输出压力表测量上限时的6%

4、安装连接:

a.入口端:G5/8"(左、右旋),W21.8514牙寸(左、右旋)

b.出口端:M10*1;M8*1软管接头等.

三、船用适应气体:

YQ系列

H2、O2、N2、CH4、CO、CO2、He、Ne、Ar等非腐蚀性气体

YQF系列

NH3、SO2、H2S、HCL、NO等腐蚀性气体.

产品名称:丙烷压力表产品型号:YW-60

产品名称:氩气表产品型号:Yar-60/100

产品名称:氢气压力表产品型号:YQ-60

产品名称:乙炔压力表产品型号:YY-60/100/150

产品名称:二氧化碳表产品型号:YC-60/100

产品名称:氧气压力表产品型号:YO-60/100/150

四、船用量程选择

在测稳定压力时,一般压力表最大量程选择接近或大于正常压力测量值的1.5倍;

在测脉动压力时,一般压力表最大量程选择接近或大于正常压力测量值的2倍;

在测机泵出口压力时,一般压力表最大量程选择接近机泵出口最大压力值;

在测高压压力时,一般压力表最大量程选择应大于最大压力测量值的1.7倍;

为了保证压力测量精度,最小压力测量值应高于压力表测量量程的1/3。

五、船用型式选择

测压>0.4MPa时,可选用弹簧管压力表;

测压<0.04MPa时,可选用波纹管和膜盒压力表;

测粘稠、易结晶、腐蚀性、含固体颗粒的场合,可采用膜片压力表或附带化学

密封装置;

测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈;

脉动压力测量应附加阻尼器耐震压力表;

测含有粉尘气体时应设置除尘器;

测含有液体的气体压力时应设置气液分离器;

测某些化工介质应选用专用压力表:对含氨介质压力测量采用氨用压力表,对含氧气压力测量采用氧气压力表,对乙炔压力测量采用乙炔压力表,对含硫介质压力采用抗硫压力表;

高压压力表(大于10MPa)应有泄压安全设施。


压力真空表YZ-50/60/75/100/150


压力真空表适用测量无爆炸,不结晶,不凝固,对铜和铜合金无腐蚀作用的液体、气体的真空及压力。压力真空表既能测量真空,同时能测量压力,广泛应用于石油、化工、冶金等工业。
