Y-150B-F耐腐蚀不锈钢压力表

不锈钢压力表 1619

Y-150B-F,不锈钢压力表,径向不锈钢压力表,耐腐蚀不锈钢压力表

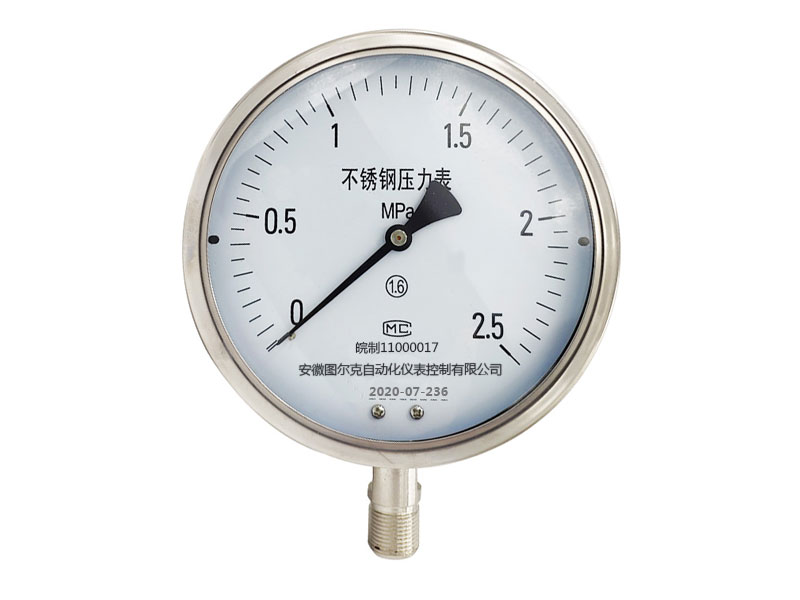

Y-150B-F耐腐蚀不锈钢压力表,150代表表盘是150mm,B代表不锈钢,F代表耐腐蚀。

Y-150B-F耐腐蚀不锈钢压力表概述

Y-150B-F不锈钢压力表广泛化工、医药、钢铁、冶金、发电等工业场合,并且要求对耐蚀、抗振要求较高的工艺流程中使用,并且主要测量各种流体介质压力

Y-150B-F不锈钢压力的整体结构设计合理、工艺精致,具有较高的测量精确度和持久的稳定性,因此不仅可提供出口,尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。

Y-150B-F耐腐蚀不锈钢压力表结构原理

Y-150B-F不锈钢压力表由导压系统(包括接头、弹簧、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。

外壳为气密型结构,能有效地保护内部机件免受环境影响和污秽侵入。

对于在外壳内充液(一般为硅油或甘油)的仪表,能够抗工作环境振动较剧和减少介质压力的脉冲影响。

Y-150B-F耐腐蚀不锈钢压力表主要技术指标

使用环境温度: -25~70C (外壳内冲液)

-40~70C (外壳内不冲液)

温度影响:不大于0.4%/10℃ (使用温度偏离20±5℃)

抗工作环境振动: V. H . 4级(外壳内冲液)

V .H.3级(外壳内不冲液)

外壳保护等级: IP64

重量: 0.4kg (Y-60B)

0.5kg (Y-100B)  1.0kg (Y-150B)

Y-150B-F耐腐蚀不锈钢压力表尺寸

Y-150B-F,不锈钢压力表,径向不锈钢压力表,耐腐蚀不锈钢压力表

Y-150B-F,不锈钢压力表,径向不锈钢压力表,耐腐蚀不锈钢压力表

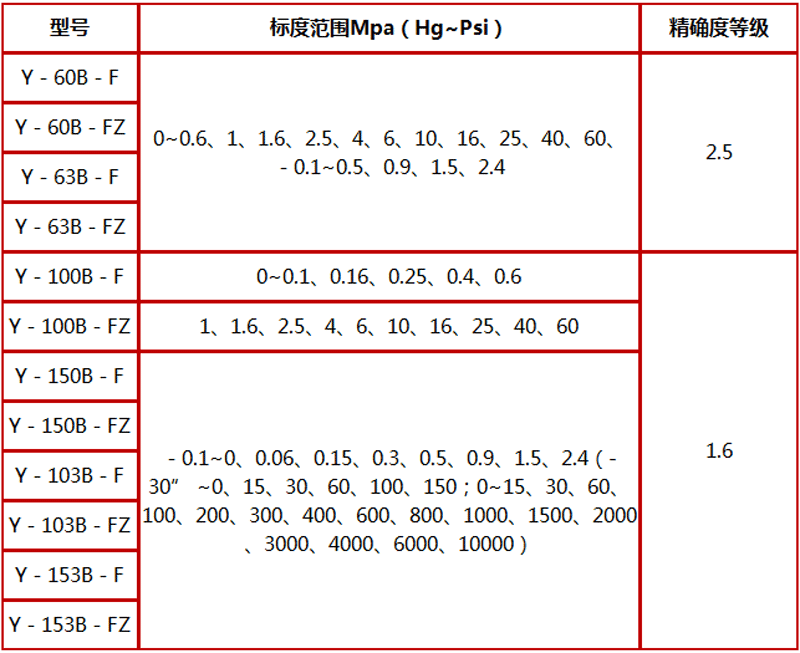

Y-150B-F耐腐蚀不锈钢压力表测量范围

Y-150B-F,不锈钢压力表,径向不锈钢压力表,耐腐蚀不锈钢压力表
