卫生型不锈钢耐震隔膜压力表

隔膜压力表 1760

不锈钢压力表,隔膜压力表,卫生型压力表

卫生型不锈钢耐震隔膜压力表主要概述

卫生型不锈钢耐震隔膜压力表使用场合

主要应用范围:石油化工、制碱、化纤、染化、制药、食品和制酪等工业部门生产过程中测量流体介质压力

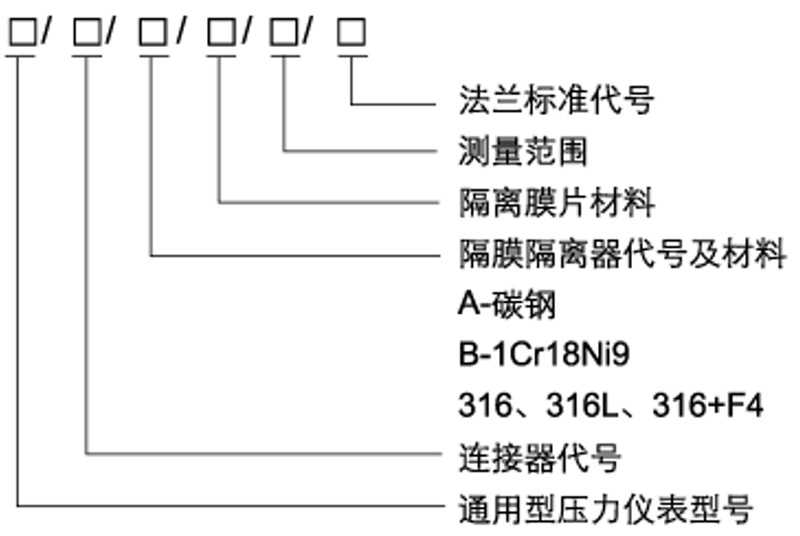

卫生型不锈钢耐震隔膜压力表选型

不锈钢压力表,隔膜压力表,卫生型压力表

卫生型不锈钢耐震隔膜压力表基本原理

为使通用型压力表测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合,应必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。

卫生型不锈钢耐震隔膜压力表的温度特性

由于隔膜压力表的系统内填充了密封液作为压力传递的介质,致使隔膜压力表的温度影响量与密封液体膨胀系数、隔膜刚度及受压部位的温度有关。对于低量程压力仪表的影响尤为明显。一般受压部温度误差规定不大于1.0%/℃,所以隔膜压力表的温度影响一般是由通用压力仪表温度影响量与隔膜隔离器受压部温度影响量两者之和。

不锈钢压力表,隔膜压力表,卫生型压力表

卫生型不锈钢耐震隔膜压力表的液位差

尤其对于带软连接管的隔膜表,由于隔膜受压部与通用型压力表安装位置不在同一水平面上,会产生液位差的影响量△P。

卫生型不锈钢耐震隔膜压力表的耐蚀性

卫生型不锈钢耐震隔膜压力表的耐蚀性可通过适合的选择与测量介质接触部分的隔膜,法兰及密封垫圈的材料来保证。

隔膜材料:0Cr17Ni12Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)。

法兰材料:不锈钢0Cr17Ni12Mo2(316);不锈钢内衬氟塑料(316+F4)。

密封垫圈材料:丁腈橡胶;氟橡胶;硅橡胶及氟塑料。

不锈钢压力表,隔膜压力表,卫生型压力表

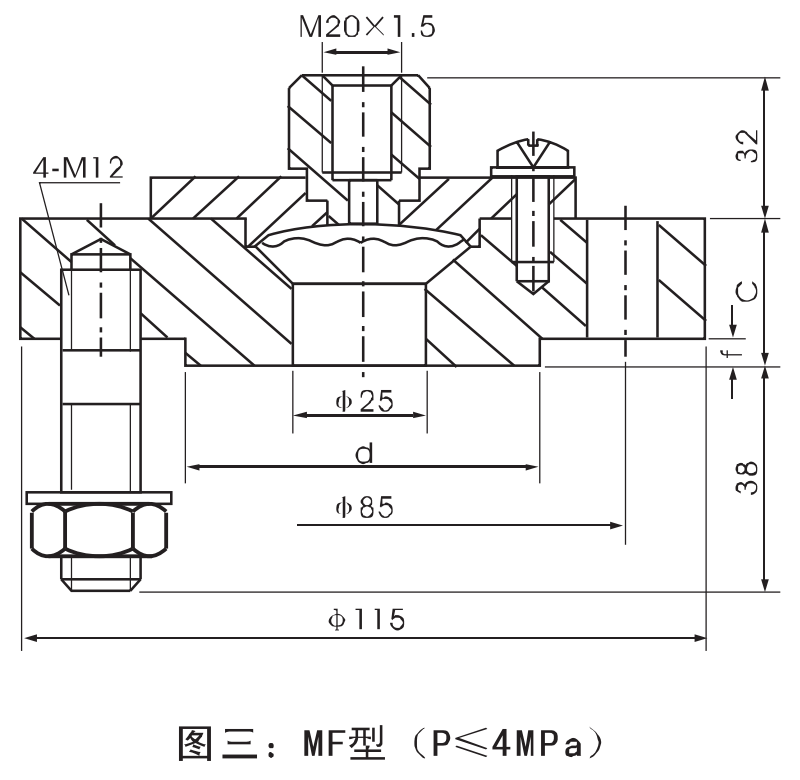

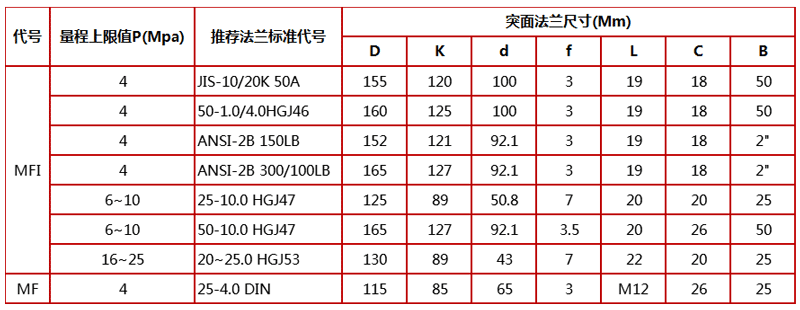

卫生型不锈钢耐震隔膜压力表法兰的选择

现根据GB(中国国标)、HGJ(化工部)、DIN(德国)、JIS(日本)、ANSI(美国)等法兰标准以及国内实际使用情况编制成常用法兰系列标准。供用户选用,也可接受其它规格的特殊订货。

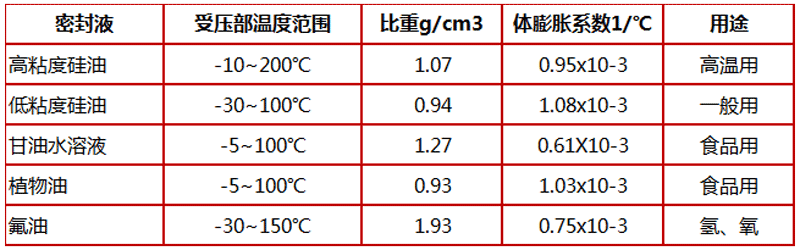

隔膜液的选择

为保证隔膜表使用可靠性和安全性,应根据不同用途选择合适的密封液。

不锈钢压力表,隔膜压力表,卫生型压力表
